GB7231-2003標準,全稱為《工業管道的基本識別色、識別符號和安全標識》,主要規定了工業管道的基本識別色、識別符號以及安全標識的相關內容。以下是對該標準主要內容的概述:
一、基本識別色

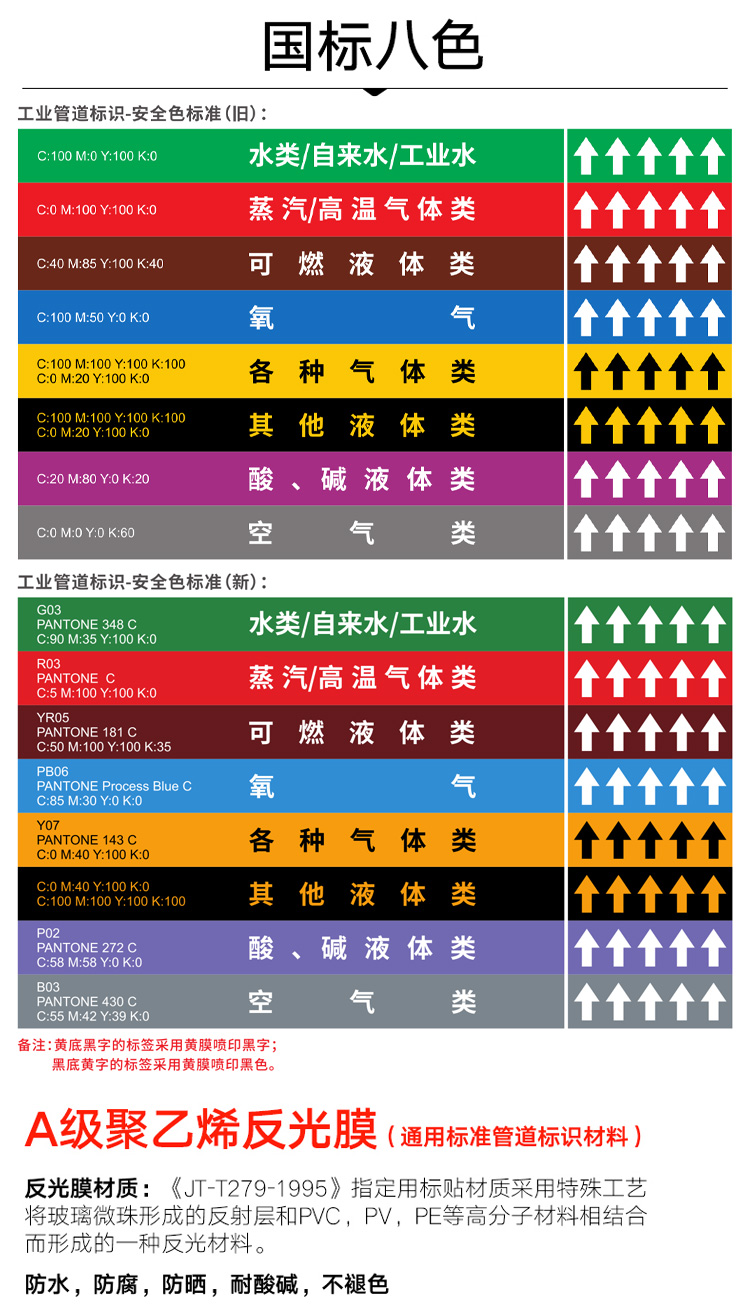

分類與顏色:標準根據管道內物質的一般性能,將管道分為八類,并為每類管道規定了相應的基本識別色。這些顏色包括艷綠(G03,用于氣體管道)、紫(P02,用于酸或堿管道)、棕(用于可燃液體管道)、黑(用于其他液體管道)、淡藍(用于氧管道)、大紅(R03,用于水蒸氣管道,但空氣管道也使用此色并輔以文字說明)、以及根據實際情況選用的顏色并輔以文字說明的勞動護膚劑管道。
顏色標準與色樣:標準還提供了每種顏色的標準編號及色樣,以確保顏色的準確性和一致性。

二、識別符號
定義:識別符號是用以識別工業管道內的物質名稱和狀態的記號。
使用:識別符號應與基本識別色相結合使用,以更準確地標識管道內物質的種類和狀態。
三、安全標識
危險標識:用于表示工業管道內的物質為危險化學品。
消防標識:用于表示工業管道內的物質專用于滅火。

四、標識方法

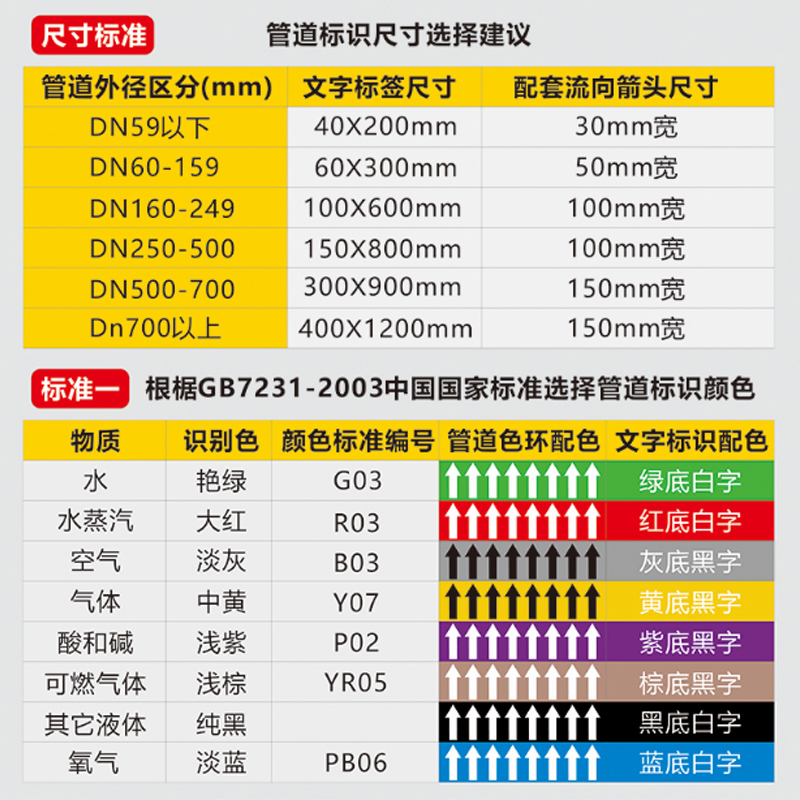

選擇:使用方應從五種方法中選擇合適的標識方法,包括管道全長上標識、在管道上以寬為150mm的色環標識、在管道上以長方形的識別色塊標識等。
具體要求:標識的字母、數字的最小字體以及箭頭的最小外形尺寸應以能清楚觀察識別符號為原則。
五、其他要求
工藝參數:物質的壓力、溫度、流速等主要工藝參數的標識,使用方可按需自行確定采用。
附加說明:對于某些特殊情況,如空氣管道與水蒸氣管道使用相同的基本識別色時,應輔以文字說明以區分。
六、標準的修訂與參考
修訂:GB7231-2003是對GB 7231-1987的首次修訂,以適應新的工業發展需求和安全要求。
參考:標準的制定參考了國際上的相關標準和規范,如德國DIN 2403和日本JIS 9102等,以確保標準的科學性和先進性。
綜上所述,GB7231-2003標準通過規定工業管道的基本識別色、識別符號和安全標識等內容,為工業管道的標識管理提供了明確的技術依據和規范要求。
