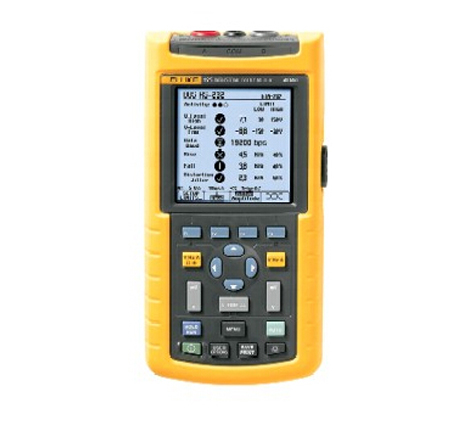

對于Fluke 125，F(xiàn)luke 124 的所有技術指標均適用。更重要的是，還包括總線運行狀況測試功能，如下所述。 如需詳細了解Fluke 125 的常規技術指標，請參考Fluke 120系列工業萬用示波表 – 點擊此處。
|
技術指標
|
|
帶寬
|
|
|
采樣率:
|
|
|
2.5 GS/s 重復采樣
|
|
|
25 MS/s 單次采樣
|
|
|
總線運行狀況測試功能
|
|
總線運行狀況測試:
|
|
|
使用自動測量和分析功能檢驗工業總線系統的電氣參數。 除此之外，還提供了眼圖模式以便用戶對信號質量進行直觀檢查。
|
|
|
參數分類:
|
|
|
默認值:
|
|
?
|
完全在限制值范圍內 = ‘良好’
|
|
?
|
在限制值的指定百分比范圍內 = ‘微弱’
|
|
?
|
超出限制值 = ‘極差’
|
|
|
限制值（設為默認值）基于所選總線類型的工業標準值或用戶設定的值。
|
|
|
支持的總線系統:
|
|
?
|
AS-i (EN50295, 166 kb/s)；
|
|
?
|
CAN-bus（ISO-11898，最大 1 Mb/s）；
|
|
?
|
Interbus S (EIA-485, 500 kb/s);
|
|
?
|
ControlNet（61158 類型 2，5Mb/s）；
|
|
?
|
Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）；
|
|
?
|
Foundation Fieldbus H1（61158 類型 1，31.25 kb/s）；
|
|
?
|
Profibus DP（EIA-485，最大 10 Mb/s）；
|
|
?
|
Profibus PA（61158 類型 1，31.25 kb/s）；
|
|
?
|
Ethernet 10Base2（同軸電纜）；
|
|
?
|
Ethernet 10BaseT (UTP, 10 Mb/s)；
|
|
?
|
RS-232（EIA-232，最大 115 kb/s）；
|
|
?
|
RS-485（EIA-485，最大 10 Mb/s）；
|
|
?
|
用戶定義的單根導線或平衡式系統。
|
|
|
模式:
|
|
?
|
波形參數分析、自動讀數和參數檢驗（良好/微弱/極差）；測試限制值基于工業標準或由用戶設定。
|
|
?
|
眼圖顯示模式。
|
|
|
測量參數（如果適用）:
|
|
?
|
波特率，
|
|
?
|
上升時間，
|
|
?
|
下降時間，
|
|
?
|
上限，
|
|
?
|
下限，
|
|
?
|
偏壓水平，
|
|
?
|
信號幅度，
|
|
?
|
失真，
|
|
?
|
抖動。
|
|
|
眼圖顯示模式:
|
|
|
根據顯示暫留時間，顯示總線信號波形。 用戶可以修改 Timebase（時基）和衰減設置。
|
|
|
額外的電源測量功能（僅限 Fluke 125）
|
|
測量類型:
|
|
?
|
瓦特，
|
|
?
|
VA，
|
|
?
|
VAR，
|
|
?
|
功率系數 (PF)
|
|
|
電源配置:
|
|
|
電壓測量
|
|
|
最高安全工作電壓
|
|
|
通道 B；使用 i400s（隨附）或其它兼容電流鉗表
|
|
|
電流鉗表或分流靈敏度:
|
|
|
0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。
|
|
|
諧波模式（僅限 Fluke 125）
|
|
|
|
|
將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅
|
|
|
分析波形:
|
|
|
自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。
|
|
|
諧波頻率范圍:
|
|
|
DC 可達第 33 個諧波（基本型最高 60 Hz）；
|
|
|
DC 可達第 24 個諧波（基本型最高 400 Hz）。
|
|
|
顯示
|
|
|
圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示
|
|
|
測量:
|
|
|
各個諧波的相對振幅；
|
|
|
THD，單位: %r 或 %f。
|
|
|
|
|
|
